OPEN GL C++

Programa usando figuras como Toroides y Esferas.
El programa permite visualizar los gráficos 3D con luz, profundidad y sombras.

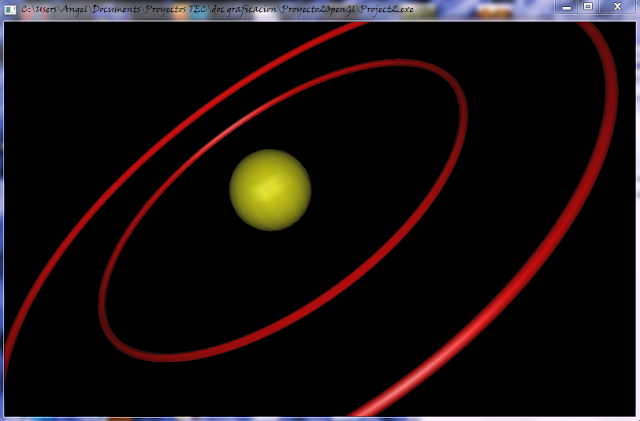

Imagen al compilar

Imagen con desplazamiento

Código del Gráfico

#include <vcl.h>
//#include <vcl\condefs.h>
#include <windows.h>
#include <GL/glut.h>
#include <stdio.h>
#include <conio.h>
#include <stdlib.h>
#include <string.h>


#pragma hdrstop


//---------------------------------------------------------------------------


#pragma argsused
//---------------------------------------------------------------------------


//USELIB("gl\GLUT32.LIB");
//---------------------------------------------------------------------------
GLfloat elevacion =   0.0f;
GLfloat azimitud  =   0.0f;
GLfloat giro      =   0.0f;


//parametros para construir la grilla
#define DEF_floorGridScale 0.5
#define DEF_floorGridXSteps 11.0
#define DEF_floorGridZSteps 11.0


void polarView(GLfloat distance, GLfloat twist, GLfloat elevation, GLfloat azimuth)
{
glTranslated(0.0, -0.7, distance);
glRotated(twist, 0.0, 0.0, 1.0);
glRotated(elevation, 1.0, 0.0, 0.0);
glRotated(azimuth, 0.0, 0.0, 1.0);
}


//Inicializa las propiedades de la fuente de luz
static void init(void)
{
    GLfloat light_ambient[] = { 0.75, 0.75, 0.75, 1.0 };
    GLfloat light_diffuse[] = { 1.0, 1.0, 1.0, 1.0 };
    GLfloat light_specular[] = { 1.0, 1.0, 1.0, 1.0 };
    GLfloat light_position[] = { 0.0, 0.0, 1.0, 1.0 };


    glLightfv (GL_LIGHT0, GL_AMBIENT, light_ambient);
    glLightfv (GL_LIGHT0, GL_DIFFUSE, light_diffuse);
    glLightfv (GL_LIGHT0, GL_SPECULAR, light_specular);
    glLightfv (GL_LIGHT0, GL_POSITION, light_position);


    glEnable (GL_LIGHTING);
    glEnable (GL_LIGHT0);
    glDepthFunc(GL_LESS);
    glEnable(GL_DEPTH_TEST);
}


void display (void)
{
    //Defino un material Rojo
    GLfloat mat_ambient_toro[] = {0.05, 0.05, 0.05, 1.0f};
    GLfloat mat_diffuse_toro[] = { 0.8, 0.0, 0.0, 1.0f};
    GLfloat mat_specular_toro[] = {0.9, 0.8, 0.8, 1.0f};


    //Defino un material Azul
    GLfloat mat_ambient_cubo[] = {0.1, 0.1, 0.1, 1.0f};
    GLfloat mat_diffuse_cubo[] = {0.0, 0.0, 0.8, 1.0f};
    GLfloat mat_specular_cubo[] = {0.9, 0.9, 0.9, 1.0f};


    //Defino un material Verde
    GLfloat mat_ambient_esfera[] = {0.1, 0.1, 0.1, 1.0f};
    GLfloat mat_diffuse_esfera[] = {0.7, 0.7, 0.0, 1.0f};
    GLfloat mat_specular_esfera[] = {0.8, 0.8, 0.8, 1.0f};


    GLfloat zExtent, xExtent, xLocal, zLocal;
    int loopX, loopZ;


    glClear (GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
    glMatrixMode( GL_MODELVIEW_MATRIX );
    glLoadIdentity();
    polarView(-20.0f, giro, elevacion,azimitud);


    //Dibujo la Grilla
    glPushMatrix();
    glPushAttrib( GL_LIGHTING_BIT );
    glDisable( GL_LIGHTING );
    glColor3f( 0.0, 0.7, 0.7 );


    glPopAttrib();
    glPopMatrix();


    //Dibuja el Toro
    glMaterialfv (GL_FRONT, GL_AMBIENT, mat_ambient_toro);
    glMaterialfv (GL_FRONT, GL_DIFFUSE, mat_diffuse_toro);
    glMaterialfv (GL_FRONT, GL_SPECULAR, mat_specular_toro);
    glMaterialf (GL_FRONT, GL_SHININESS, 50.0f);
    glPushMatrix ();
    glTranslatef (-1.2, 1.4, 2.2);
    glRotatef(-45.0, 0.0, 1.0, 0.0);
    glRotatef(-45.0, 1.0, 0.0, 0.0);
    glutSolidTorus (0.1, 5, 5, 100);
    glPopMatrix ();


    glMaterialfv (GL_FRONT, GL_AMBIENT, mat_ambient_toro);
    glMaterialfv (GL_FRONT, GL_DIFFUSE, mat_diffuse_toro);
    glMaterialfv (GL_FRONT, GL_SPECULAR, mat_specular_toro);
    glMaterialf (GL_FRONT, GL_SHININESS, 50.0f);
    glPushMatrix ();
    glTranslatef (-1.2, 1.4, 2.2);
    glRotatef(-45.0, 0.0, 1.0, 0.0);
    glRotatef(-45.0, 1.0, 0.0, 0.0);
    glutSolidTorus (0.12, 8, 8, 300);
    glPushMatrix ();


    glMaterialfv (GL_FRONT, GL_AMBIENT, mat_ambient_esfera);
    glMaterialfv (GL_FRONT, GL_DIFFUSE, mat_diffuse_esfera);
    glMaterialfv (GL_FRONT, GL_SPECULAR, mat_specular_esfera);
    glMaterialf (GL_FRONT, GL_SHININESS, 100.0f);
    glPushMatrix ();
    glTranslatef (0.0, 0.0, 0.0);
    glutSolidSphere (1.0, 16, 16);
    glPopMatrix ();


    glFlush ();
    glutSwapBuffers ( );
}
//------------------------------------------------------------------------------------










void displaySfera (void)
{


    //Defino un material Verde
    GLfloat mat_ambient_esfera[] = {0.1, 0.1, 0.1, 1.0f};
    GLfloat mat_diffuse_esfera[] = {0.7, 0.7, 0.0, 1.0f};
    GLfloat mat_specular_esfera[] = {0.8, 0.8, 0.8, 1.0f};


    GLfloat zExtent, xExtent, xLocal, zLocal;
    int loopX, loopZ;


    glClear (GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
    glMatrixMode( GL_MODELVIEW_MATRIX );
    glLoadIdentity();
    polarView(-20.0f, giro, elevacion,azimitud);


    //Dibujo la Grilla
    glPushMatrix();
    glPushAttrib( GL_LIGHTING_BIT );
    glDisable( GL_LIGHTING );
    glColor3f( 0.0, 0.7, 0.7 );


    glPopAttrib();
    glPopMatrix();


    //Dibuja la esfera de radio 2.5
    glMaterialfv (GL_FRONT, GL_AMBIENT, mat_ambient_esfera);
    glMaterialfv (GL_FRONT, GL_DIFFUSE, mat_diffuse_esfera);
    glMaterialfv (GL_FRONT, GL_SPECULAR, mat_specular_esfera);
    glMaterialf (GL_FRONT, GL_SHININESS, 100.0f);
    glPushMatrix ();
    glTranslatef (-1.0, 1.0, 0.0);
    glutSolidSphere (1.0, 16, 16);
    glPopMatrix ();


    glFlush ();
    glutSwapBuffers ( );
}


void reshape(int w, int h)
{
   glViewport (0, 0, (GLsizei) w, (GLsizei) h);
   glMatrixMode (GL_PROJECTION);
   glLoadIdentity ();
   gluPerspective(30, (GLfloat) w/(GLfloat) h, 1.0, 200.0);
   glMatrixMode (GL_MODELVIEW);
}

void keyboard(unsigned char key, int x, int y)
{  elevacion=(elevacion==-360||elevacion==360)?0.0f:elevacion;
   azimitud=(azimitud==-360||azimitud==360)?0.0f:azimitud;
   giro=(giro==-360||giro==360)?0.0f:giro;
   clrscr();
   printf("%f\n",elevacion);
   printf("%f\n",azimitud);
   printf("%f\n",giro);
   switch (key) {
   case 'x':
   case 'X': elevacion++;
      //elevacion = elevacion + 1.0f;
      glutPostRedisplay();
      break;
   case 'v':
   case 'V':


       Sleep(5);
       elevacion-100;
      //elevacion = elevacion - 1.0f;
       glutPostRedisplay();



      break;
   case 'y':
   case 'Y':azimitud++;
      //azimitud = azimitud + 1.1f;
      glutPostRedisplay();
      break;
   case 'u':
   case 'U':azimitud--;
      //azimitud = azimitud - 1.2f;
      glutPostRedisplay();
      break;
   case 'z':
   case 'Z':giro++;
      //giro = giro + 1.0f;
      glutPostRedisplay();
      break;
   case 'c':
   case 'C':giro--;
      //giro = giro - 1.0f;
      glutPostRedisplay();
      break;
   case 27:
      exit(0);
      break;
   }
}


int main(int argc, char **argv)
{
   glutInitWindowSize(800, 500);
   glutInit(&argc, argv);
   glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);
   glutCreateWindow(argv[0]);
   init();
   glutReshapeFunc(reshape);
   glutKeyboardFunc(keyboard);
   glutDisplayFunc(display);
   //glutDisplayFunc(displaySfera);
   glutMainLoop();
   return 0;
}
