Descripción: En este post vamos a realizar un programa para manejar los pixeles de un imagen .bmp ademas de manipular colores.
El objetivo de este post es proporcionar una clara explicación del manejo de Borland C++ Builder 6 para graficos.
Comencemos

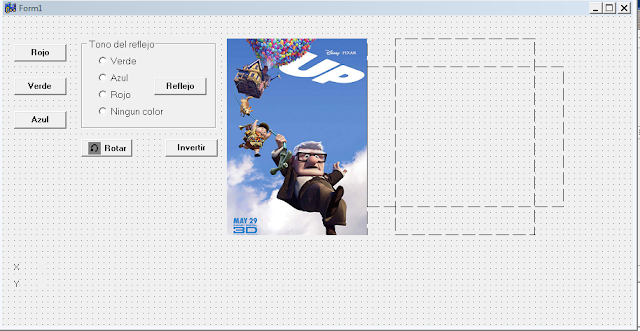

1. Nuestra interfaz debe quedar de la siguiente manera:

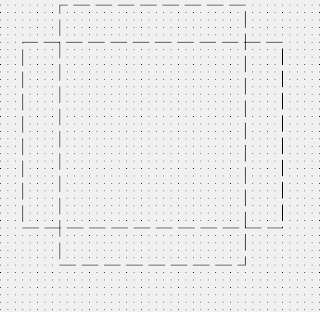

2.Primero agregamos 3 Images y 3 Button
Para agregar los componentes nos vamos a la barra que se encuentra arriba y seleccionamos lo que necesitamos.
En el caso de las imagenes podemos darle el tamaño que deseamos pero teniendo en cuenta que vamos a insertar una imagen del mismo tamaño. Yo lo puse 201x281 PIXELES para una imagen de la película UP.
Para modificar el tamaño te vas a Properties(PROPIEDADES) en la parte izquierda del compilador.
1 GroupBox y 4 RadioButton sobre el GroupBox.
Ahora solo faltan 2 botones(Button)extras y un SpeedButton.
3.Vamos a darles Texto a nuestros componentes.
En el caso de nuestros Buttons y GroupBox nos vamos a propiedades y cambiamos la propiedad Caption por los nombres correspondientes como se ve en la figura anterior.
Button1-Rojo
Button2-Verde
Button3-Azul
Button4-Reflejo
Button5-Invertir
RadioButto1-VerdeRadioButto2-Azul
RadioButto3-Rojo
RadioButto1-Ningu Color
GoupBox1-Tono del Reflejo
Para el SpeedButton vamos a agregarle un icono y a poner en su propiedad Caption el Texto "Rotar".
Para crear nuestro icono nos vamos a la barra de menús y seleccionamos la pestaña Tools y seleccionamos Image Editor.
Y procedemos a crear un icono que represente el símbolo de ROTACIÓN.
Para iniciar damos clic en Archivo/Nuevo/ y le damos el la opción BitMap file
Ahora seleccionamos el SpeedButton cambiamos el Caption y nos vanos a la propiedad Glyph. Le damos clic al boton señalado en la segunada imagen.

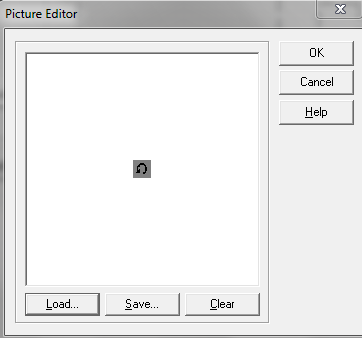

Nos aparecerá una ventana y le damos clic en load, buscamos nuestra imagen BMP previamente creada y le damos clic en OK
3. El siguiente paso es programar los botones para que realicen las siguientes funciones:
Los botones con el texto "Rojo","Verde","Azul" darán la tonalidad de dicho color a nuestra imagen.
Le damos doble clic al boton con el texto "Rojo" y agregamos el siguiente código:
Botón "Rojo"
//---------------------------------------------------------------------------
void __fastcall TForm1::Button1Click(TObject *Sender)
{
Image2->Visible=true;//Ponemos la imagen 2 visible en la forma.
TColor color;//Creamos una variable del tipo TColor para almacenar el pixel actual
for(int x=0;x<Image1->Width;x++)
for(int y=0;y<Image1->Height; y++)
{//Ciclo para recorrer el arreglo de la imagen, recordemos que el .bmp es
//una matriz, empezamos de la posición (0,0) hasta (Whidth, Heigth)
color= Image1->Canvas->Pixels[x][y];
//Aquí almacenamos el pixel según la posición usando la clase Canvas
Image2->Canvas->Pixels[x][y]=color&255;
// por ultimo a la imagen 2 le almacenamos el valor actual de color y le damos una tonalidad //roja
}
}
//----------------------------------------------------------------------------
Hacemos lo mismo para los botones "Verde" y "Azul" teniedo en cuenta lo siguiente
0X,00,00,00=Transparencia, Azul, Verde, Rojo.
activa rojo=OX0000FF recordemos que FF es igual a 255
activa verde=OX00FF00 en este caso activamos el verde pero el nivel de bits no es el mismo que el rojo
hacemos un corrimiento a la izquierda de 8 bits (255<<8)
activa azul=OXFF0000 es similar solo que hacemos un corrimiento de 16 bits(255<<16)
Para el Botón "Verde"
//---------------------------------------------------------------------------
void __fastcall TForm1::Button2Click(TObject *Sender)
{
Image2->Visible=true;
TColor color;
for(int x=0;x<Image1->Width;x++)
for(int y=0;y<Image1->Height; y++)
{
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[x][y]=color&(255<<8);//Tonalidad verde
}
}
//---------------------------------------------------------------------------
Para el Botón "Azul"
void __fastcall TForm1::Button3Click(TObject *Sender)
{
Image2->Visible=true;
TColor color;
for(int x=0;x<Image1->Width;x++)
for(int y=0;y<Image1->Height; y++)
{
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[x][y]=color&(255<<16);//Tonalidad azul
}
}
//---------------------------------------------------------------------------

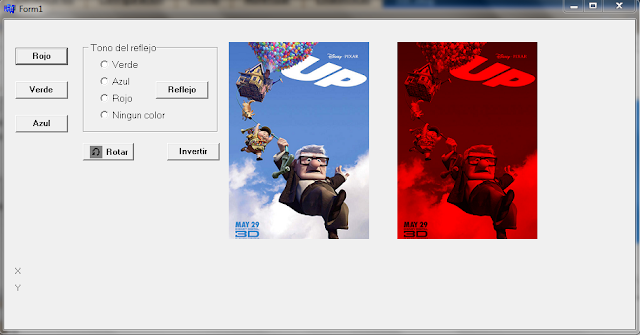

Veamos como se ve al correr el programa y dar clic al botón programado
Ahora vamos a programar el botón de "Reflejo"
Para este botón he agregado opciones con RadioButtons para seleccionar un color haciéndolo mas dinámico.
void __fastcall TForm1::Button5Click(TObject *Sender)
{
TColor color;//variable para almacenar el pixel
Image3->Visible=false;//pone a la imagen 3 invisible
Image2->Visible=true;//pone la imagen dos visible
for(int x=0, r=Image1->Width ;x < Image1->Width ;x++, r--)
for(int y=0; y < Image1->Height; y++)
{//El reflejo es muy simple, consiste en enviar el pixel de la imagen 1 de la pos(0,0) a
//la pos(width, 0) de la imagen 2, (0,1)->(width,1) así sucesivamente y cuando
// termine el eje decrementamos width, es decir el eje x, hacemos un recorrido invertido
//El RadioButton4 sirve para no tener seleccionada ninguna opción
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[r][y]=color;//recorrido invertido
if(RadioButton1->Checked)//si esta seleccionado RadioButton3
{
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[r][y]=color&(255<<8);//verde
}
if(RadioButton2->Checked)//si esta seleccionado RadioButton3
{
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[r][y]=color&(255<<16);//Azul
}
if(RadioButton3->Checked)//si esta seleccionado RadioButton3
{
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[r][y]=color & 255;//rojo
}
}
}
//---------------------------------------------------------------------------
Visualización
Botón "Rotar"
Ahora el botón de rotar, aquí vamos a hacer uso de la Image3 tercera imagen agregamos el siguiente código
al botón.
Primero creamos 4 variables del tipo bool para intercalar entre las opciones siguientes
//----------------------------------------------------------------------------------------
bool band1=true; //bandera 1-> Girar hacia la derecha
bool band2=false; //bandera 2-> Invertir
bool band3=false; //bandera 3-> Girar hacia la izquierda
bool band4=false; //bandera 4-> Imagen normal
void __fastcall TForm1::SpeedButton1Click(TObject *Sender)
{
TColor color;
if(band1==true)
{
Image3->Visible=true;//dejamos que se muestre la imagen tres
Image2->Visible=false;//quitamos la imagen 2 para evitar empalmes de imágenes
for(int x=0, y1=Image1->Width; x<Image1->Width; x++,y1--)
for(int y=0, x1=0;y<Image1->Height; y++,x1++)
{//este ciclo y su contenido sirve para girar la imagen hacia la derecha
color= Image1->Canvas->Pixels[x][y];
Image3->Canvas->Pixels[x1][y1]=color;
}
band1=false;//deshabilitamos
band2=true;//habilitamos la siguiente bandera para invertir
band3=false;
band4=false;
}
else
{
if(band2==true)//entra al estar habilitada band2
{
Image3->Visible=false;//hacemos invisible la imagen 3
Image2->Visible=true;//dejamos la 2 para mostrar la inversión
for(int x=0; x<Image1->Width; x++)
for(int y=0, c=Image1->Height-1;y<Image1->Height; y++,c--)
{//método de inversión
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[x][c]=color;
}
band1=false;
band2=false;;//deshabilitamos
band3=true;//habilitamos la tercer bandera band3
band4=false;
}
else
{
if(band3==true)
{
Image3->Visible=true;//cambiamos a habilitar
Image2->Visible=false;// la ponemos invisible
for(int x=0,y1=0; x<Image1->Width; x++,y1++)
for(int y=0,x1=Image3->Width;y<Image1->Height; y++,x1--)
{// método de girado a la izquierda, lo contrario al girado a la derecha
color= Image1->Canvas->Pixels[x][y];
Image3->Canvas->Pixels[x1][y1]=color;
}
band1=false;
band2=false;
band3=false;;//deshabilitamos
band4=true;//habilitamos band4
}
else
{
if(band4==true)
{
Image3->Visible=false;//dejamos invisible la imagen 3
Image2->Visible=true;//mostramos la imagen 2
for(int x=0; x<Image1->Width; x++)
for(int y=0;y<Image1->Height; y++)
{//solo copiamos la imagen tal cual
color= Image1->Canvas->Pixels[x][y];
Image2->Canvas->Pixels[x][y]=color;
}
band1=true;//volvemos a habilitar la bandera 1 para que regrese y haga lo mismo cada vez
//que lo deseemos
band2=false;
band3=false;
band4=false;;//deshabilitamos
}
}
}
}
}
//---------------------------------------------------------------------------------------
Visualización
Bueno aqui finaliza nuestro programa.
Espero que les sea de ayuda y por favor dejen un comentario y dejen sus quejas y sugerencias.
Tomen en cuenta que es mi primer post.
Muchas gracias!
